Transformer 기반 객체 검출의 시작점인 DETR의 구조와 학습 방식, 그리고 ViT의 한계를 극복하고 CNN 구조를 대체한 Swin Transformer의 핵심 메커니즘과 계층적 패치 처리 전략

DETR 논문 리뷰 Swin 논문 리뷰 BoostCampAITECH

• End-to-End Object Detection with Transformer(DETR; DEtection TRansformer)
  • Architecture
  • Train
• Swin Transformer
  • Architecture
    • Patch Partitioning
    • Linear Embedding
    • Swin Transformer Block
    • Patch Merging
  • 정리

End-to-End Object Detection with Transformer(DETR; DEtection TRansformer)

• Transformer를 처음으로 Object Detection에 적용
• 기존의 hand-crafted post process 단계를 transformer를 이용하여 없앰

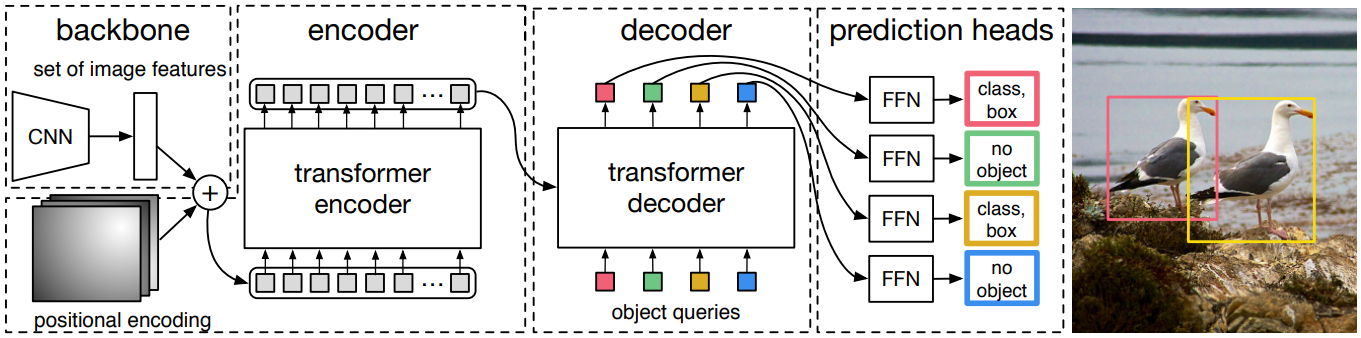

Architecture

• 컴팩트한 feature 표현을 추출하기 위한 CNN backbone
• 인코더-디코더 transformer
• 최종 예측을 만드는 간단한 FFN
  • 최종 예측은 ReLU 함수를 포함하는 hidden 차원이 d인 3-layer MLP와 linear projection layer로 계산
  • FFN은 입력 이미지에 대한 정규화 중심 좌표, 박스의 높이 및 너비를 예측하고 linear layer는 softmax 함수를 사용하여 클래스 레이블 예측

Train

• groundtruth에서 부족한 object 개수만큼 no object로 padding 처리
• groundtruth와 prediction이 N:N 매핑
• 각 예측 값이 N개 unique하게 나타나 post-process 과정 불필요

Swin Transformer

• ViT의 문제점
  • ViT의 실험부분을 보면 굉장히 많은 양의 Data를 학습해야 성능이 나옴
  • Transformer 특성상 computational cost 큼
  • 일반적인 backbone으로 사용하기 어려움

을 CNN과 유사한 구조로 설계, Window라는 개념을 활용해서 cost를 줄이는 방식으로 해결함

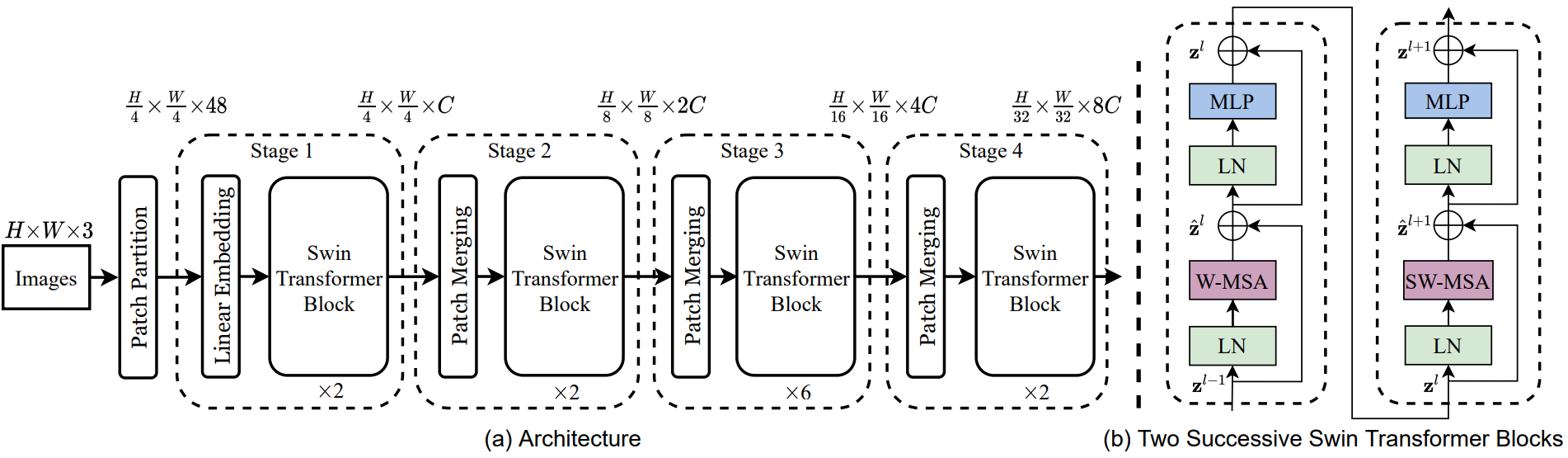

Architecture

• Patch Partition으로 분할, 구현에서는 4x4의 패치 크기를 사용하므로 각 패치의 feature 차원은 4x4x3=48
• 이 feature에 선형 임베딩 레이어를 적용하여 임의의 차원 C로 project
• 수정된 self-attention 계산(Swin Transformer Block)이 포함된 여러 Transformer 블록이 이러한 패치 토큰에 적용되며 Transformer 블록은 토큰 수 ($\frac{H}{4}$x$\frac{W}{4}$)를 유지하며 선형 임베딩과 함께 “1단계”라고 불리움
• 계층적 표현을 생성하기 위해 네트워크가 깊어짐에 따라 레이어를 Patch Merging하여 토큰 수를 줄임

첫 번째 패치 병합 레이어는 2x2 인접 패치의 각 그룹의 feature를 concat하고 4C 차원의 concat된 feature에 linear layer를 적용

4의 배수만큼 토큰 수가 줄어들고 출력 차원은 2C로 설정됨

Swin Transformer의 블록은 ($\frac{H}{8}$x$\frac{W}{8}$)에서 해상도를 유지하면서 feature 변환을 위해 나중에 적용됨

이 패치 병합 및 feature 변환의 첫 번째 블록은 “2단계”라고 불리움

이 절차는 각각 ($\frac{H}{16}$x$\frac{W}{16}$), ($\frac{H}{32}$x$\frac{W}{32}$)의 출력 해상도로 “3단계”, “4단계”로 두 번 반복됨

이런 단계는 일반적인 convolution network(Ex. VGG, ResNet)와 동일한 feature map 해상도로 계층적 표현을 공동으로 생성

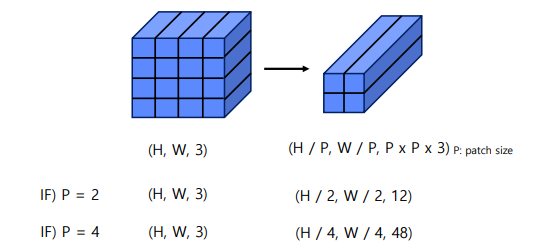

Patch Partitioning

입력 이미지를 작은 patch로 분할하여 입력 RGB 이미지를 겹치지 않는 패치로 분할, 각 패치는 “토큰”으로 취급되며 해당 feature는 픽셀 RGB 값의 concatenation으로 설정됨

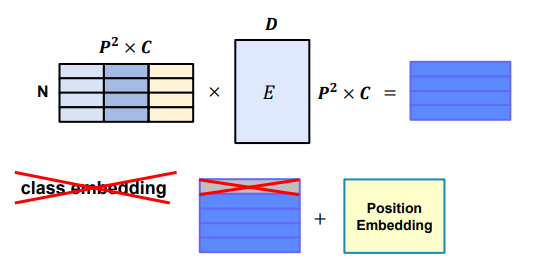

Linear Embedding

ViT와 embedding 방식은 동일하지만 class embedding은 제거

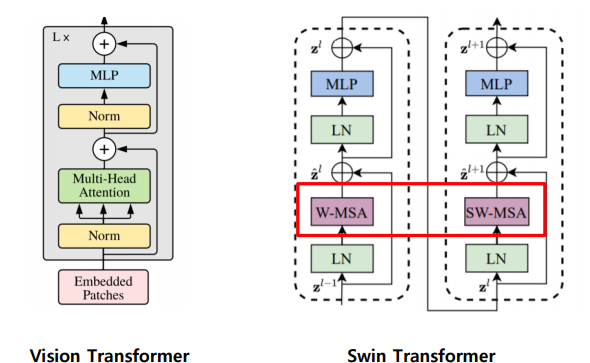

Swin Transformer Block

Transformer 블록의 multi-head self-attetnion(MSA) 모듈을 shifted window를 기반으로하는 모듈로 교체

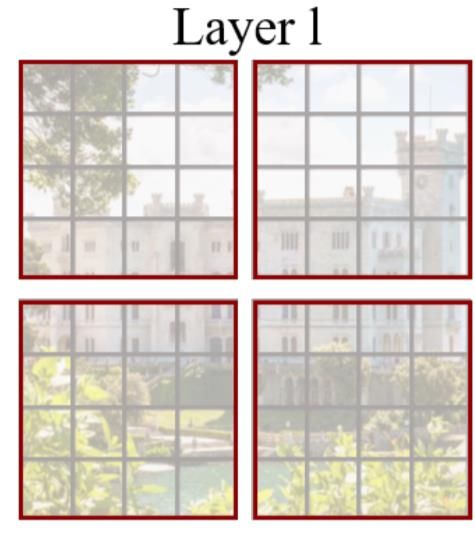

• Window Multi-head Attention(W-MSA)



  • Window 단위로 Embedding을 나눔
  • 기존 ViT 같은 경우 모든 embedding을 Transformer에 입력
  • Swin-Transformer는 Window 안에서만 Transformer 연산 수행
  • 따라서 이미지 크기에 따라 증가되던 computational cost가 Window 크기에 따라 조절이 가능함
  • Window 안에서만 수행하여 receptive field를 제한하는 단점이 존재함

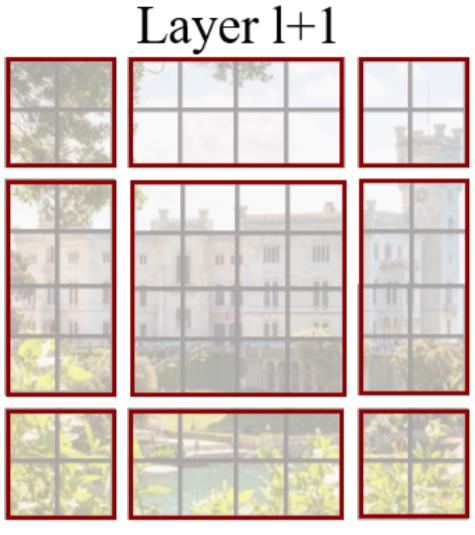

• Shifted Window Multi-Head Attention(SW-MSA)



  • W-MSA의 경우 Window 안에서만 수행하여 receptive filed를 제한하는 단점이 존재(window 간의 연결이 부족해서 모델링 능력이 제한됨)하는데 이를 해결하기 위해서 SW-MSA를 Transformer Block 2번째 layer에서 수행
  • Shifted Window 파티셔닝은 더 많은 window를 만들며, 일부 창은 MxM보다 작아야 함 → Window size와 다르게 나뉜 부분들 해결이 필요함
    • 제일 Native한 해결책으로는 attention을 계산할 때 더 작은 window를 MxM 크기로 채우고 패딩된 값을 마스킹하는 것 → 일반 파티셔닝 window 수가 적은 경우 이 native한 솔루션으로 증가된 계산은 상당함 → 2x2의 경우 3x3이 되어 window의 수가 2.25배 커짐

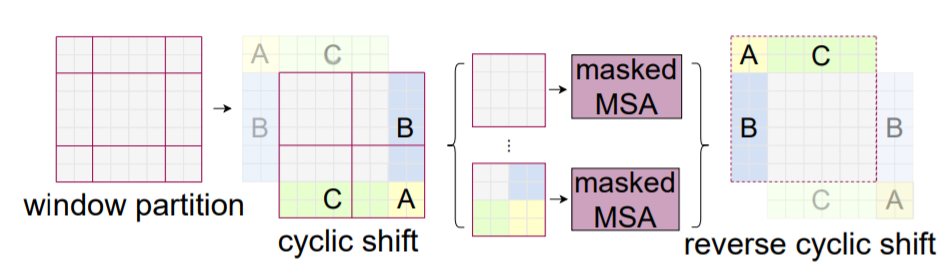

    • 위 그림처럼 왼쪽 위 방향으로 순환 이동(cyclic-shifting)하고, 남는 부분을 masking 처리하여 self-attention 연산이 되지 않도록 함
    • cyclic-shifting를 사용하면 배치된 window의 수가 일반 window 파티션과 동일하게 유지되므로 효율적

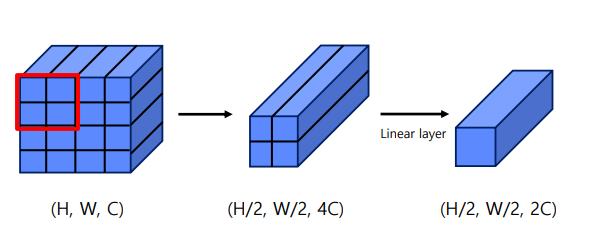

Patch Merging

정리

• 적은 Data에도 학습이 잘 이루어짐
• Window 단위를 이용하여 computation cost를 대폭 줄임
• CNN과 비슷한 구조로 Object Detection, Segmentation 등의 backbone으로 general하게 활용
