HRNet의 필요성

image classification networks 발전 → LeNet, AlexNet, VGGNet, ResNet, EfficientNet

이미지 분류를 위한 CNN 구조는 고해상도 입력을 점차 저해상도로 줄여가는 (LeNet의) 설계 방식을 사용하고 저해상도 high-level feature 를 이용해 (Upsampling, Decoder 등으로) segmentataion 결과를 생성

image classification 모델이 해상도를 점점 줄여나가는 이유

• 특정 물체를 분류하는데 이미지 내 모든 특징이 필요하지 않음
• 해상도가 줄어들여 효율적인 연산이 가능하며, 각 픽셀이 넓은 receptive field를 갖게 됨
• 중요한 특징만을 추출하여 과적합 방지

image classification vs semantic segmentation

• 이미지 분류 모델은 공간적(spatial) 정보를 크게 고려하지 않음
• segmentation은 예측하려는 각 픽셀 주변의 context를 잘 파악하기 위해 공간 상의 위치 정보가 중요
• 중요 특징을 추출하기 위해 수행하는 pooling 등의 연산은 모덴 픽셀에 대해 정확히 분류하기에 자세한 정보를 유지하지 못함

semantic segmentation은 이미지 내 모든 픽셀에 대한 분류이므로 더 많고 자세한 정보가 필요하기 때문에, 높은 해상도를 유지하는 것이 좋음 그러므로 이미지 분류 모델을 그대로 사용해서 얻은 저해상도의 특징은 모든 픽셀에 대해 정확한 분류를 수행하기에는 부족한 정보를 가져서 해상도를 높여 자세한 정보를 유지할 필요가 있음

DeconvNet, SegNet, U-Net과 같이 low resolution 특징을 생성하고, 다시 high resolution으로 복원하는 방식의 기존 연구

• DeepLab
  • 넓은 receptive filed를 갖기 위해 down-sampling 후 convolution 사용한 결과 → sparse feature map 추출
  • 해상도를 적게 줄이면서 넓은 receptvie filed를 갖도록 dilated convolution을 사용한 결과 → dense feature map 추출
• DilatedNet, DeepLab
  • 해상도의 이점을 살리기 위함 → dilated convolution 적용
  • U-Net등의 구조와 달리 저해상도가 아닌 중해상도 정보를 고해상도로 복원
• DeepLab v3+
  • 자세한 정보를 유지하기 위해 Xception 구조 내 max pooling 연산을 depthwise separable convolution으로 변경
• DeconvNet, SegNet, U-Net
  • 여러 번의 pooling 연산을 통한 low resolution 정보 활용
• DilatedNet, DeepLab
  • Dilated Convolution 적용 또는 pooling 연산을 제거하여 medium resolution 정보를 활용

Classification based Networks의 문제점

• 기존 classification network 사용에 필요했던 높은 time complexity
• Upsampling을 이용해 저해상도로부터 고해상도로 복원하며 생성되는 특징은 공간 상에서 위치 정보의 민감도(position-sensitivity)가 낮음

→ 위 문제점들을 해결하기 위해 강력한 위치 정보를 갖는 visual recognition 문제에 적합한 구조가 필요함

저해상도/중해상도를 고해상도로 복원하는 것이 아닌 고해상도 정보를 계속 유지하는 것 → HRNet(High Resolution Network)

주로 image classification 문제에 사용되는 backbone network이 아닌 위치 정보가 중요한 visual recognition 문제(segmentation, object detection, pose estimation 등)에 사용할 수 있는 새로운 backbone network

HRNet 구조

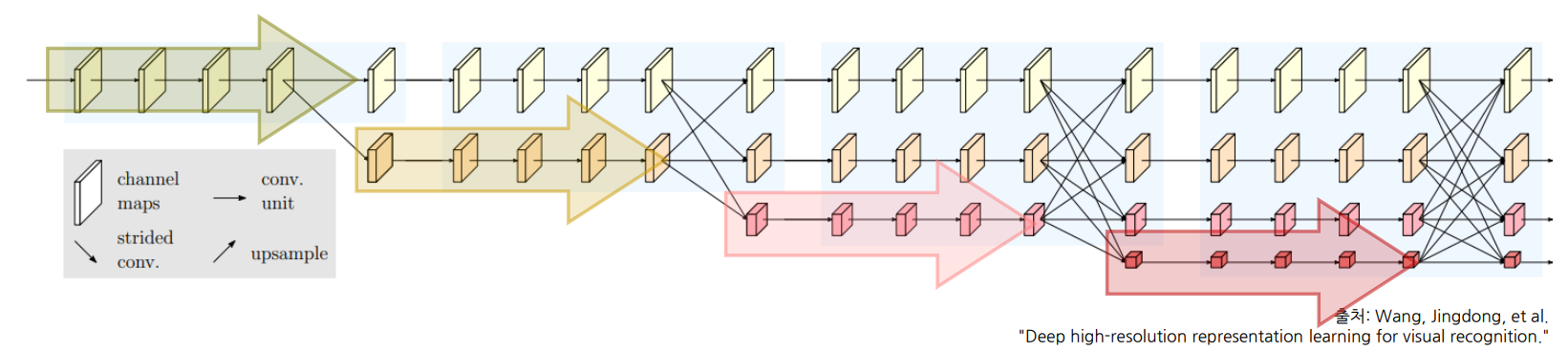

• 전체 과정에서 고해상도 특징을 계속 유지
  • 입력 이미지의 해상도를 그대로 유지하는 것이 아닌, strided convolution을 이용해 해상도를 1/4로 줄임 → 전체 구조에서 1/4 해상도를 그대로 유지
  • U-Net과 DeepLab v3+의 경우 해상도가 각각 1/20, 1/16으로 감소하는데 HRNet은 다른 구조에 비해 상대적으로 높은 해상도를 유지

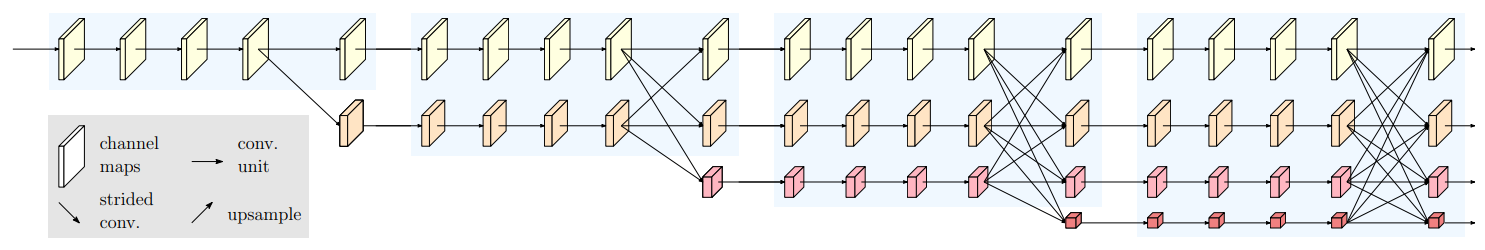

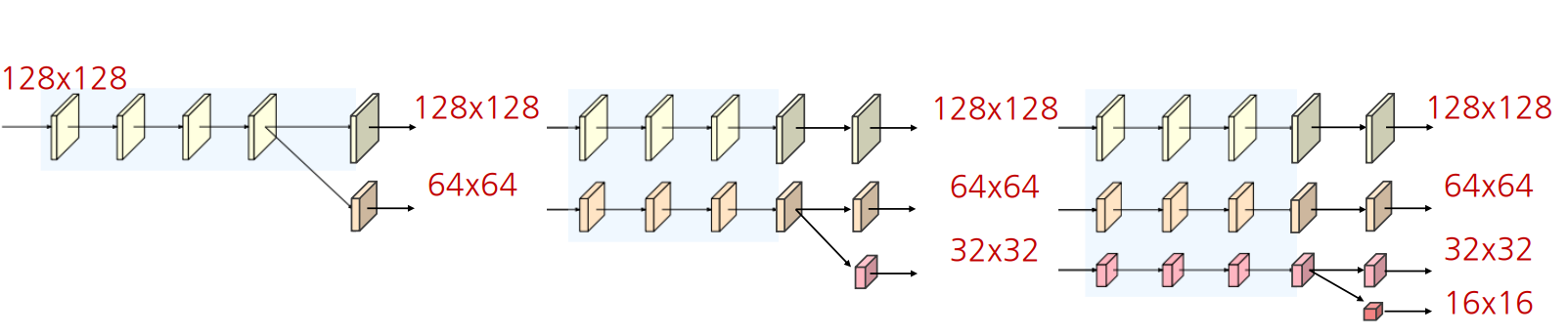

• 고해상도부터 저해상도까지 다양한 해상도를 갖는 특징을 병렬적으로 연산(Parallel Multi-Resolution Convolution Stream)





  • 고해상도 convolution stream을 시작으로 점차 해상도를 줄여 저해상도 stream을 새롭게 생성, 새로운 stream이 생성될 때 해상도는 이전 단계 해상도의 1/2로 감소함 → 해상도를 줄여 넓은 receptive filed를 갖는 특징은 고해상도 특징과 함께 학습

• 다중 해상도 정보를 반복적으로 융합(Repeated Multi-Resoluton Fusions)





  • 고해상도 특징: 공간 상의 높은 정보 민감도(position-sensitivity)를 가짐
    • 고해상도 정보 → 저해상도 stream에 전달: Strided Convolution 연산(정보 손실을 최소화 하기 위해 pooling 대신 사용)
  • 저해상도 특징: 넓은 receptive filed로 인해 상대적으로 풍부한 의미 정보(semantic information)를 가짐
    • 저해상도 정보 → 고해상도 stream에 전달: Bilinear upsampling(Time complexity 고려해 convolution 대신 사용) 및 1x1 Convolution 연산(채널 수를 맞추기 위해)

• 다양한 종류의 출력 생성

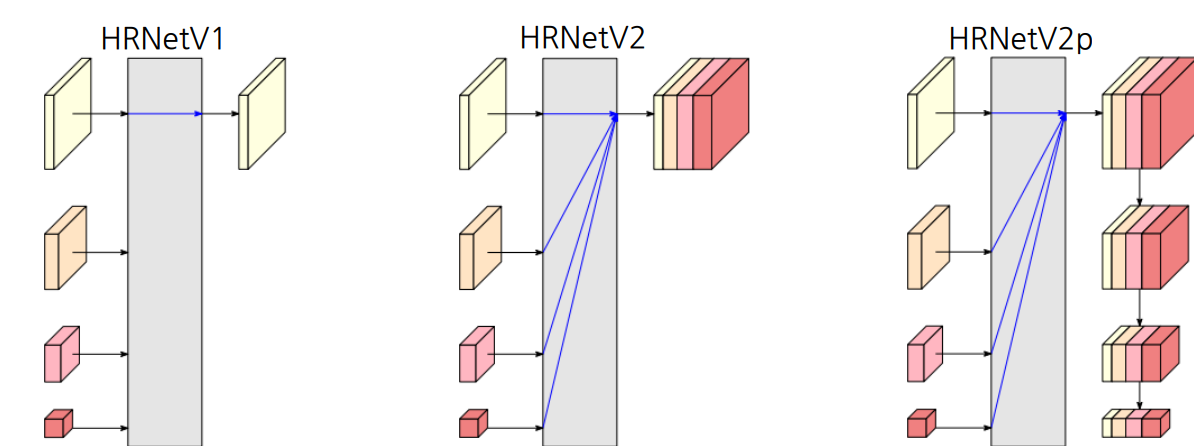

  • HRNetV1
    • 저해상도를 제외한 고해상도 특징만을 최종 출력으로 사용하고 Pose Estimation 문제에 활용
  • HRNetV2
    • 저해상도 특징들을 bilinear upsampling을 통해 고해상도 크기로 변환 후 모든 특징들을 합해서 출력하고 Semantic Segmenataion 문제에 활용
  • HRNetV2p
    • HRNetV2의 결과에서 추가로 down sampling한 결과를 출력하고 Faster-RCNN 등의 backbone으로 사용되어 Object Detection 문제에 활용

정리

1. 입력 이미지의 해상도를 1/4로 축소
2. 1/4 해상도는 그대로 유지하면서 새로운 저해상도 stream을 생성하여서로의 정보들을 융합
3. 모든 해상도 정보를 합한 후 원래 이미지 크기로 bilinear upsampling하여 최종 결과 출력

HRNet의 세부 구조 및 구현

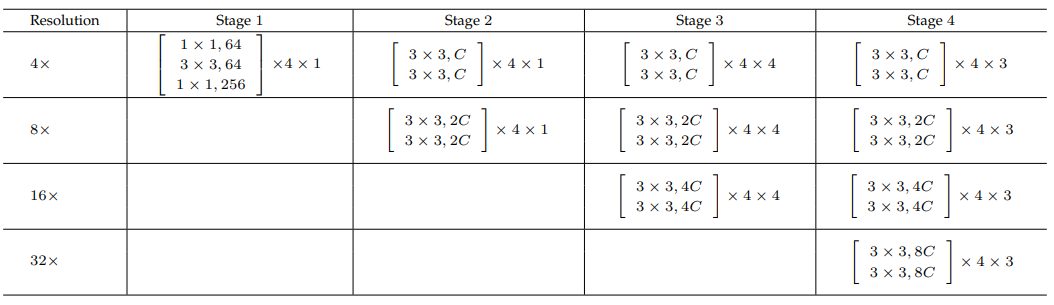

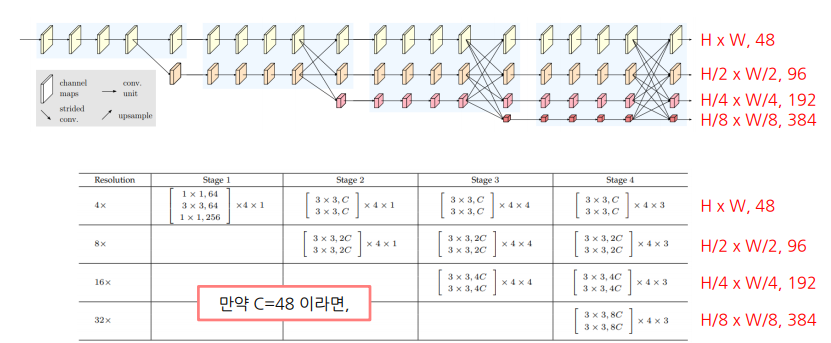

변수 C: 가장 높은 해상도 stream의 채널 수(C)에 따라서 HRNetV2-W18, 32,40, 48

구현(HRNet-48)

예시로 HRNet-48

Steam

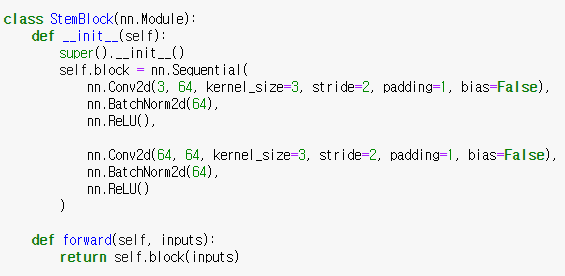

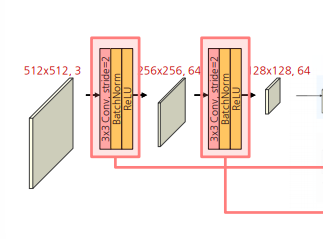

• stride를 2로 적용하여 1/2로 축소를 두 번 → 입력 이미지 1/4로 축소

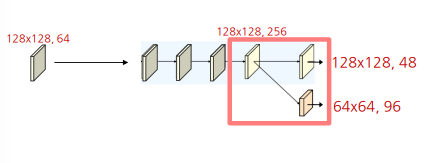

Stage1

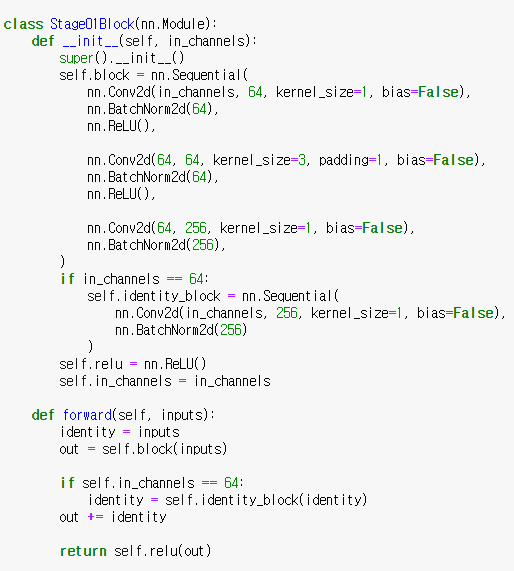

• 1x1 Conv → 3x3 Conv → 1x1 Conv로 구성된 연산을 4번 반복

• 첫 번째 block: 입력 채널(64)과 출력 채널(256)을 맞추기 위해서 skip connection에 1x1 Conv 추가



• 두번째 block ~ : 입력 채널(264)과 출력 채널(256) 동일
• 아래부터는 Strided Convolution으로 새로운 하위 stream 생성
  • 가장 높은 해상도 stream의 채널 수로 48로 설정
  • 새로운 stream의 해상도는 이전 단계 해상도의 1/2로 감소 및 채널 수는 2배 증가





Stage2

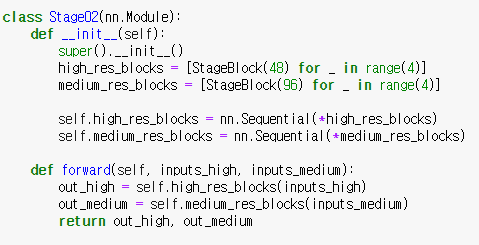

2번의 3x3 Conv로 구성된 연산을 4번 반복하며 각 stream에 해당하는 해상도 및 채널 수(48, 96)을 유지

stage_block을 4번 반복

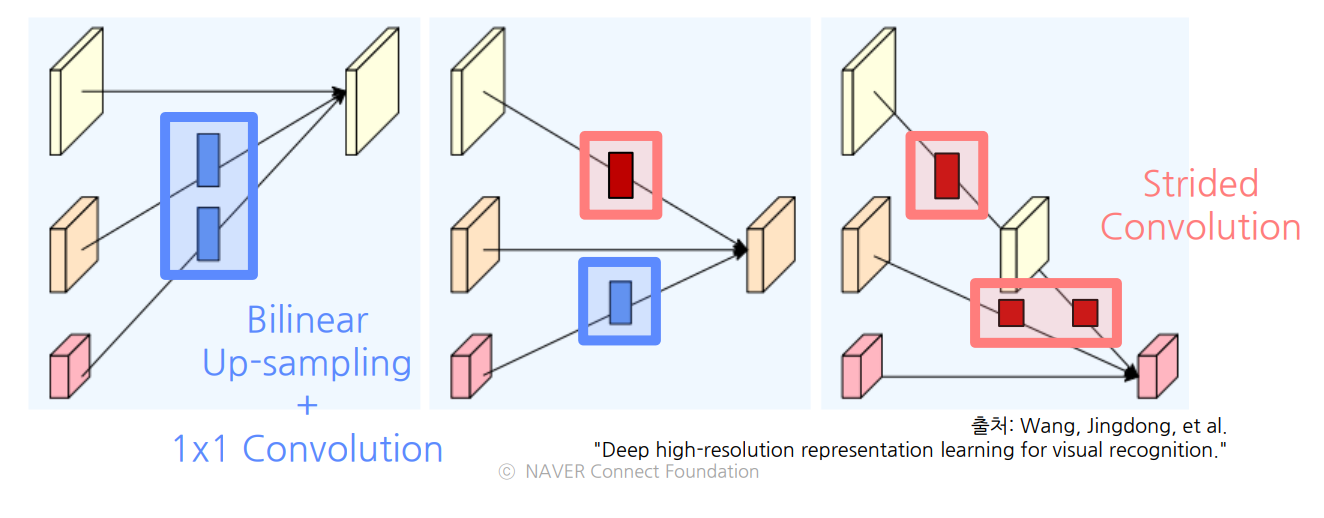

• Strided Convolution으로 하위 stream을 생성
• Bilinear upsampling 및 1x1 conv로 상위 stream 생성

• 새로운 stream의 해상도는 이전 단계의 해상도의 1/2로 감소 및 채널 수는 두 배 증가

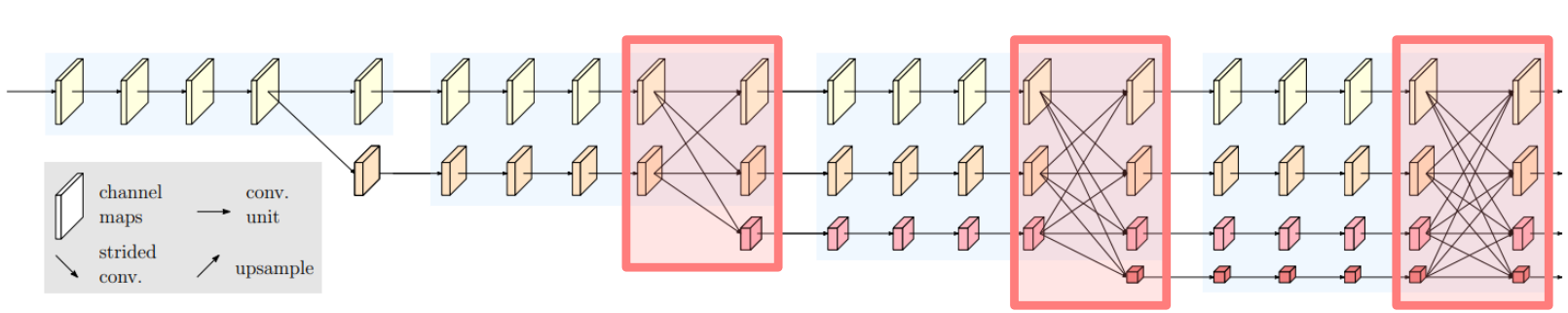

HRNet 공식 구현은 논문의 그림과 달리 fuse 후 새로운 stream 생성 → 각 해상도 정보가 다른 모든 해상도 정보를 집계한다는 관점에서 두 구현 방법은 거의 동일하다고 저자가 말했다고…

• 논문에서는 bilinear upsampling 후 1x1 convolution으로 채널 수 변경했지만 공식 구현에서 computational complexity 감소 효과 때문에 1x1 Convolution으로 채널 수 변경 후 bilinear upsampling을 적용했음
• inputs_high + med2high, inputs_medium + high2med: sum임, concat(x)

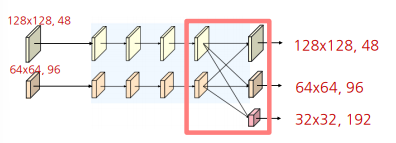

첫 번째 및 두 번째 stream이 서로 fuse된 후, 두 번째 stream에서 strided convolution을 이용해 3번째 stream을 생성함

Stage3

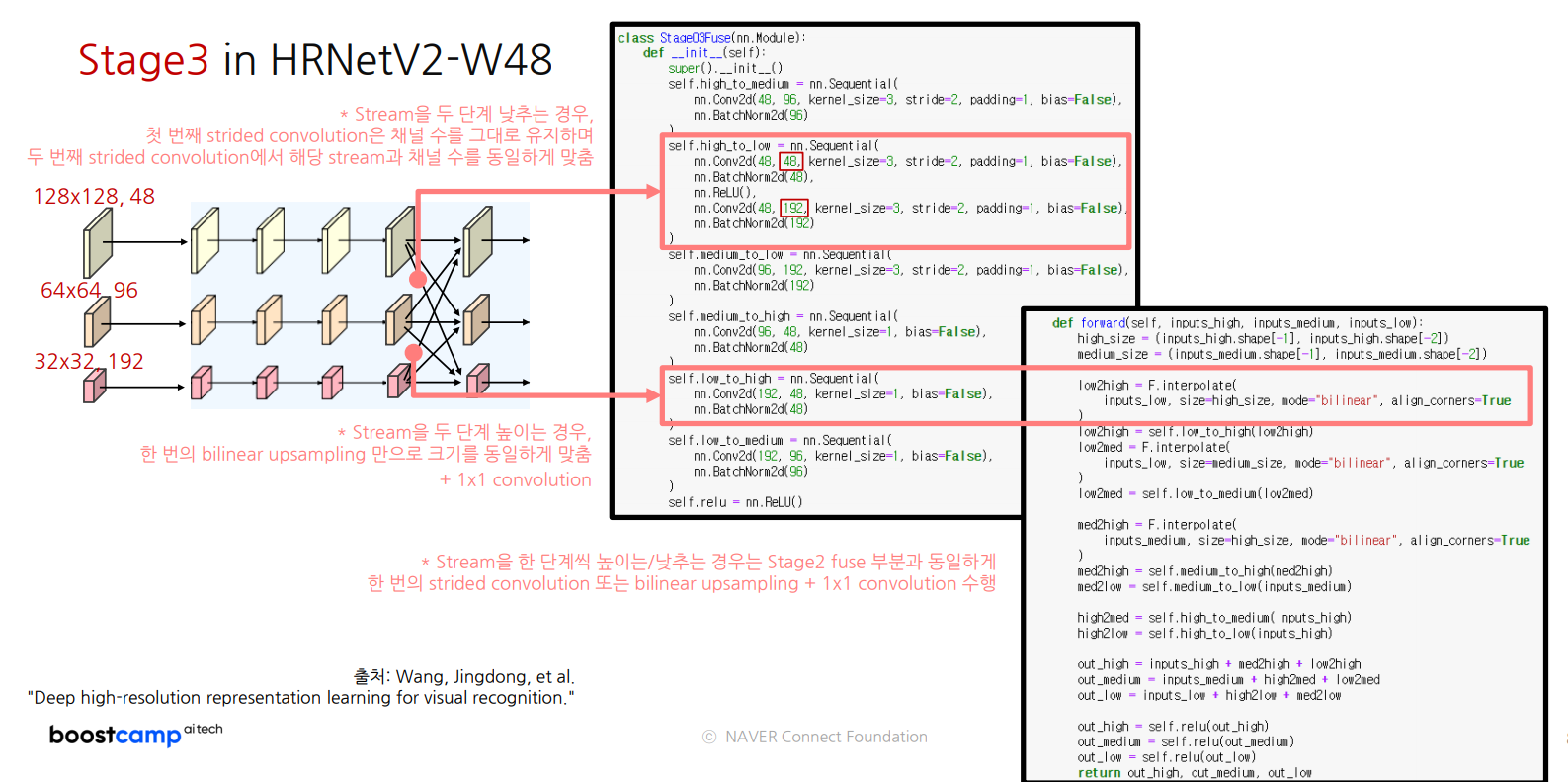

sateg2에서 사용한 block을 채널 수만 변경하여 동일하게 사용

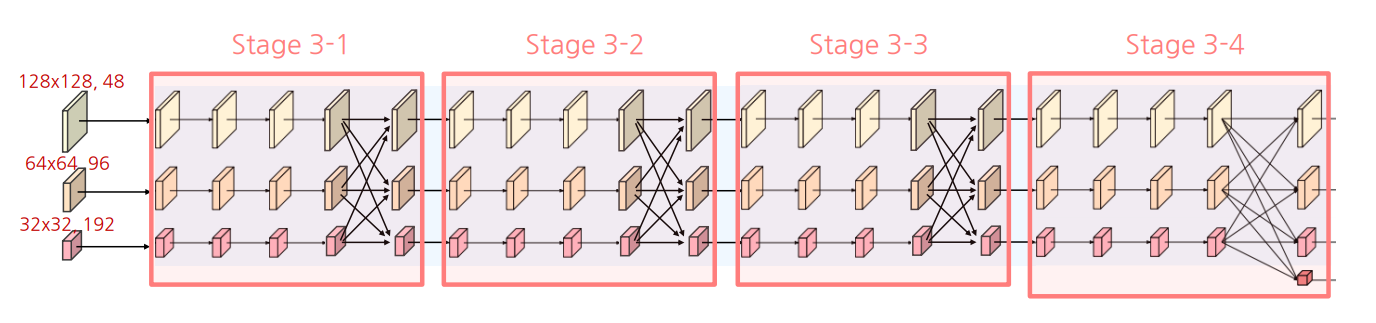

1. 각각의 block을 4회 반복 및 다중 steram에 대해 fuse 수행
2. 위 1에서 수행한 연산을 동일하게 4번 반복
3. 마지막 4번째 반복 후 새로운 해상도 stream 생성

4. Stage2의 fuse와 동일하게



   • Strided Convolution으로 하위 stream 생성
   • Bilinear upsampling 및 1x1 Convolution으로 상위 stream 생성
   • 새로운 stream의 해상도는 이전 단계 해상도의 1/2로 감소 및 채널 수 2배
   • fuse 후 새로운 stream을 생성하고 두 구현 방법은 거의 동일

Stage4

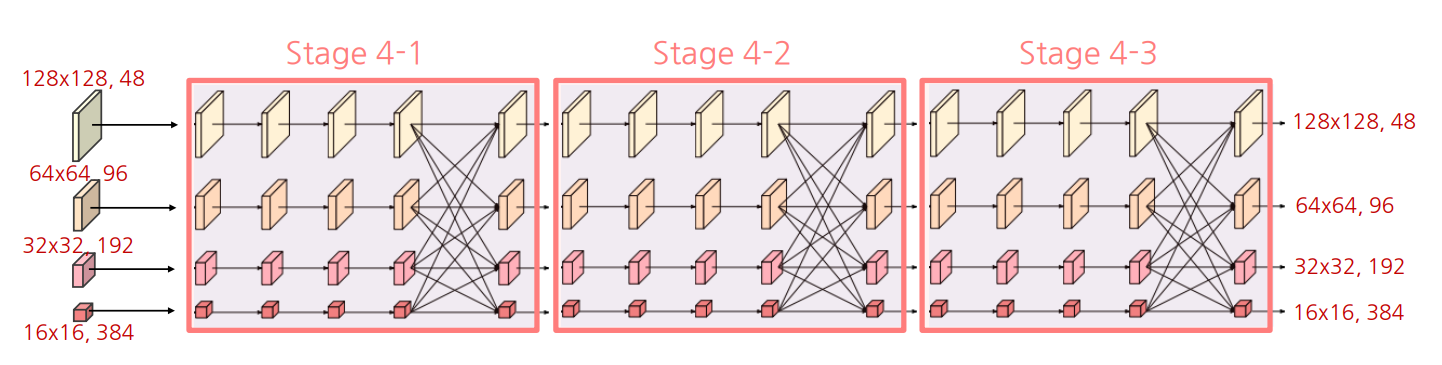

새로운 해상도 stream 추가 및 반복 횟수(4→3)를 제외하면 Stage3과 전반적으로 동일

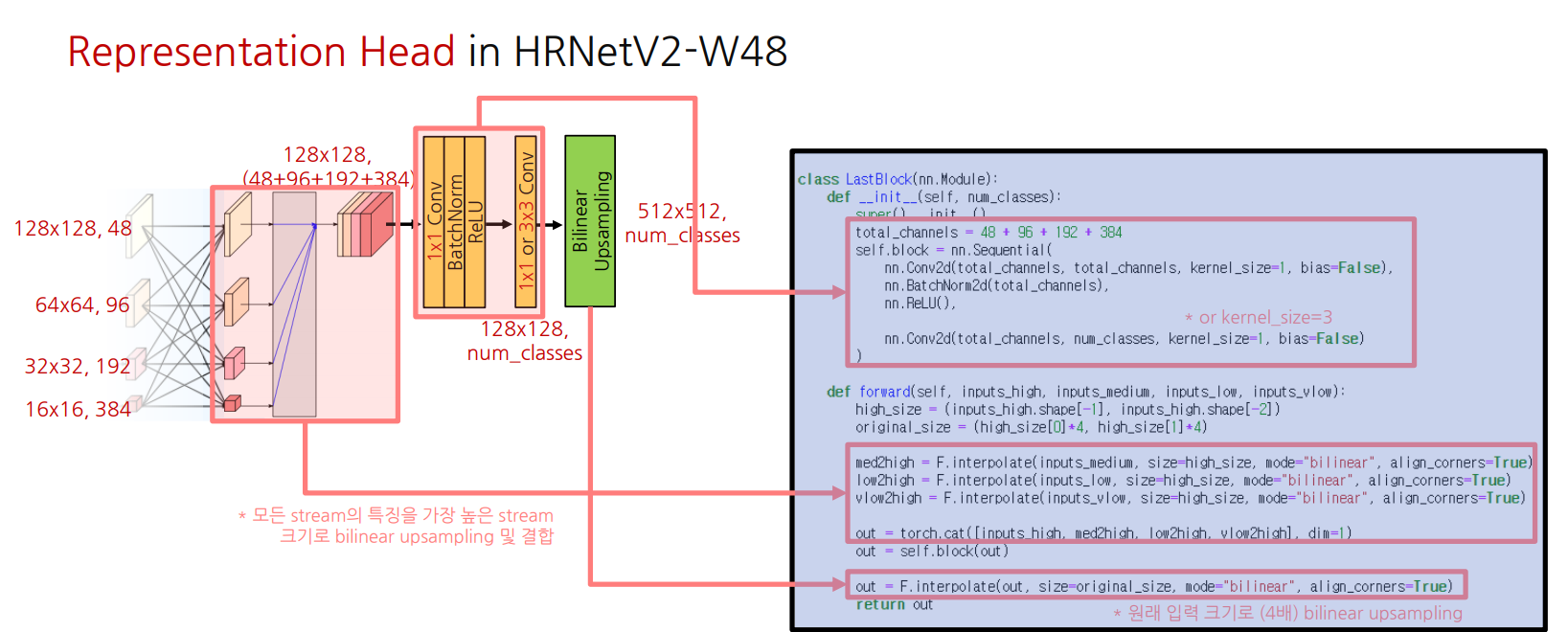

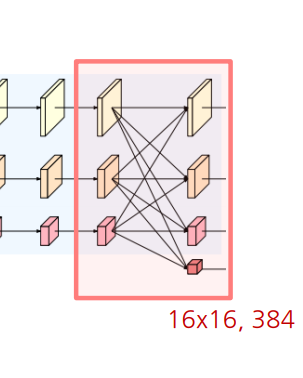

1. 저해상도 특징을 bilinear upsampling 후 모든 특징 결합
2. 두 번의 1x1 conv 연산으로 최종 예측할 카테고리 수 만큼의 채널 생성
3. 원래 입력 이미지 크기(x4)로 bilinear upsampling하여 최종 출력 형성

HRNet 실험 결과

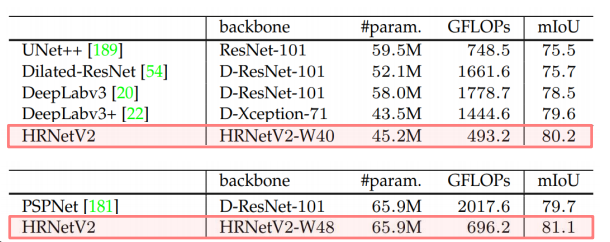

Cityscape val Benchmark

• 모델 크기(#param.) 및 계산 복잡도(GFLOPs)에 따른 성능(mIoU) 비교
• 일반적인 classification network을 backbone으로 사용한 UNet++, DeepLabv3(+), PSPNet과 비교하여 HRNet을 사용해 더 작은 모델로 더 높은 성능 기록
